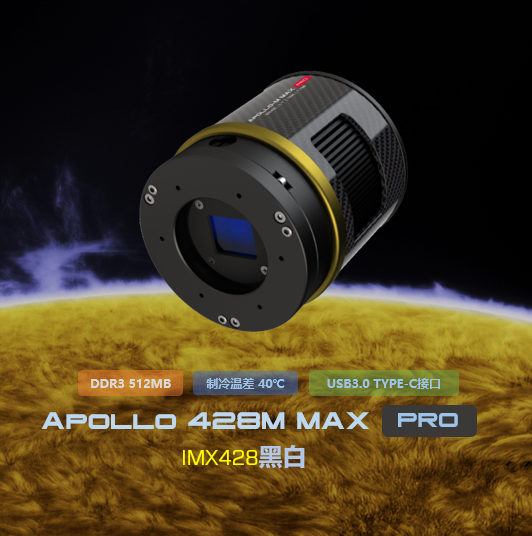

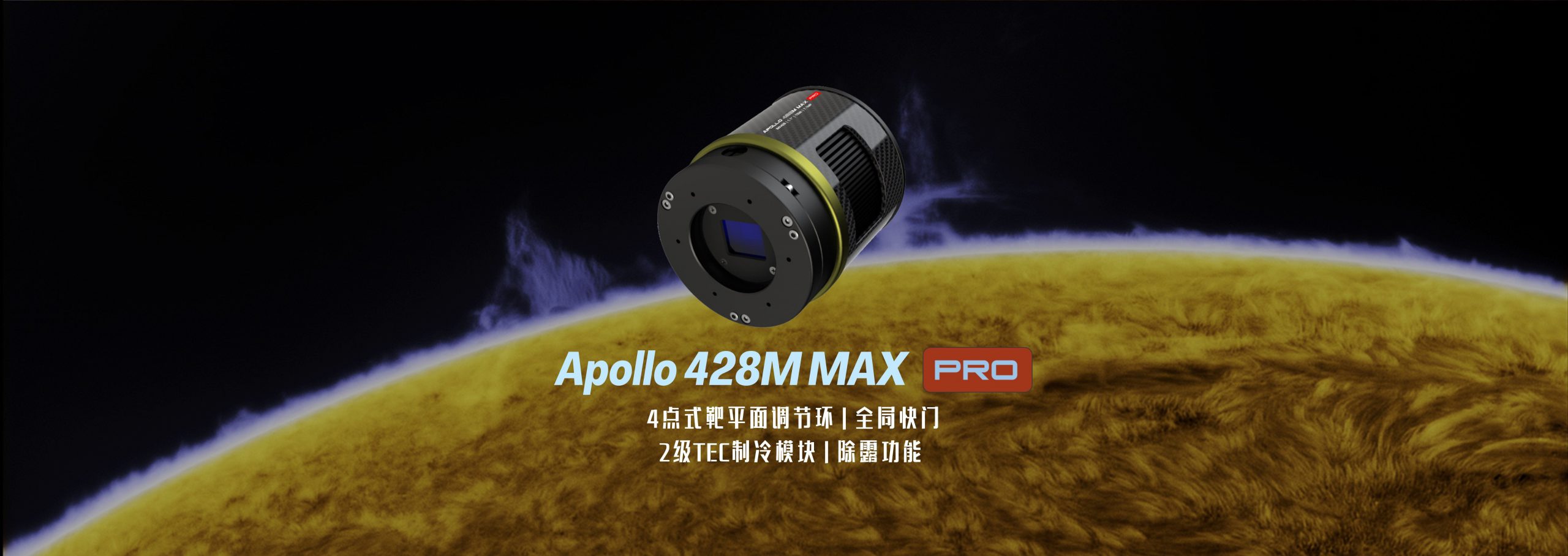

头号玩家Apollo 428M MAX PRO (IMX428) 黑白天文制冷相机

¥6,980.00 ¥6,580.00

SKU: Apollo 428M MAX PRO 分类: ,



产品描述:

DSO制冷相机系列是头号玩家最先进的产品系列。我们从 2021 年开始启动该项目,经过大量修改和重建,最终推出了这一版本。它为大家带来了我们最新的技术和设计,我们非常自豪地推出这一相机系列。



相机包装中不包括电源,

优质 12V 5A 电源链接:https://player-one-astronomy.cn/product/12v-5a-power-supply-dc5-5-x-2-1mm/

驱动和软件下载:https://player-one-astronomy.cn/service/softwares/

手册下载: https://player-one-astronomy.cn/service/manuals/

产品描述

Apollo 428M MAX Pro 相机由头号玩家研发,是用于太阳成像的制冷相机。采用索尼全局快门传感器,主打产品使用黑白传感器。

Apollo 428M MAX Pro 相机采用索尼 IMX428 1.1″ 格式黑白传感器。4.5um的像素尺寸,25.3ke 的阱深,像素总数为710万像素(分辨率为 3216*2208),对角线为17.5mm。



Pregius 技术

阿波罗 428M MAX Pro 采用索尼 Pregius 第三代技术,这是一种用于 CMOS 传感器的全局快门技术。



传感器尺寸

Apollo 428M MAX Pro 靶面大小为 1.1 英寸格式,是目前整个太阳相机系列中最大的传感器,这个尺寸对于成像来说是相当大的。



像素尺寸

4.5um 像素尺寸是 IMX432相机的一半,这意味着它的分辨率将是经典 Apollo-M MAX 相机的 4 倍。

像素合并新玩法

我们知道,Apollo 428M MAX Pro 的像素尺寸为 4.5 微米,是 Apollo-M MAX 的一半。如果我们使用 bin2,它将更像 Apollo-M MAX,而 3 种组合 bin 模式将具有各自的优势:

MONO8 硬件 BIN2 模式:满阱电荷高达 4 倍(100Ke),10bit位深,FPS 将高达 135FPS。

MONO16 硬件 BIN2 模式:满阱电荷高达4倍速(100Ke),12bit位深,FPS 最高可达 109FPS。

MONO16 软件 BIN2 模式(总和模式):满阱电荷高达4 倍(100Ke),位深提高到14bit,FPS 保持在 27FPS。



产品亮点

超酷设计

Apollo 428M MAX Pro 制冷相机采用与战神冷却型系列相同的设计,但略有不同!圆形机身,金色和黑色的配色,并使用碳纤维材料来减轻重量,外观前卫。我们还集成了传感器倾斜板和除露加热板。这一系列设计使相机不仅轻便、炫酷,而且功能齐全!

前置3点和后置4点靶平面调节环

在拍摄深空天体时,靶平面调节环可用于调整传感器的倾斜角度,使四角的星星更加圆润。Apollo 428M MAX Pro 相机提供前置和后置调节环,可满足所有使用场景。



前置3点靶平面调节环是相机的默认部件,相信大多数用户都使用过。

后置4点靶平面调节环 是相机的备用部件,在使用滤镜轮/滤镜抽屉和带固定角度的 OAG 时是必要的。它也方便 RASA 用户调整传感器倾斜角度。内置高密度海绵遮光垫,可阻挡来自侧缝的光线,不会出现侧漏。



碳纤维外壳及轻量设计理念

Apollo-M MAX Pro在相机外壳中使用了碳纤维,并在结构设计上进行了减重优化。该相机重量仅为 420 克,是市场上最轻的型号之一。

深度制冷

头号玩家的制冷相机系列使用2级半导体制冷模块,经过改进的结构可有效阻止热量回传到密封腔,相机的制冷温差可达35-40℃。

防结露发热板

在轻量化制冷相机的设计上,头号玩家仍然追求完美,任何必要的功能都必须具备,尤其是防结露系统,是很多小型制冷相机忽视的问题。



HCG 和噪声

当增益≥70 时,HCG 模式将自动开启,读出噪声将降至 2.4e。动态范围将再次上升到 12档。

增益为 450 时,Apollo 428M MAX Pro 摄像机的读出噪声为 1.4e,低于 IMX432。



辉光性能

Apollo 428M MAX Pro 并不是一台无辉光的相机,但它的放大器光源非常平滑,我们相信它会更容易校准。在太阳成像中,这完全不是问题。

300s@gain=0, -10 度,阿波罗 428M MAX Pro 相机的暗场:

https://player-one-astronomy.com/download/Dark%20Frames/Apollo%20428M%20MAX%20PRO%20Dark%20frame.zip

暗帧预览: 曝光=300 秒,增益=0,温度=-10℃ STF 在 Pixinsight 1.86 中自动拉伸

512MB DDR3 高速缓存

作为一项改进,冷却型摄像机的 DDR3 高速缓存增至 512MB。它有助于稳定和安全地传输数据,有效避免丢帧,并大大降低读取噪音。

有了 DDR3 缓存,相机对运算需求的要求不再高,即使连接到 USB 2.0 端口,也能保持出色的性能。



Type-C 数据端口和电源端口

散热相机背面有 2 个 Type-C 数据接口和 12V DC 5.5×2.1 毫米电源接口。

主数据端口支持 USB3.0 协议,在 12bit (RAW16)模式下可达到27FPS, 10bit (RAW8) 模式下可达到 51FPS。Type-C 接口在夜间组装成像设备时更容易插入。记录图像时,由于实际写入速度会受到硬盘本身写入速度的影响,当硬盘写入速度较慢时,记录可能达不到理论速度。建议使用高质量的固态硬盘来记录数据,以充分发挥相机的性能。

摄像机配有 12V DC5.5*2.1mm 端口,可为TEC制冷系统提供足够的电力。如果您不需要为制冷系统供电,只需连接主 Type-C 端口,相机即可作为非制冷相机工作。



标准线缆用法

冷却系统和除露加热器

在 ASCOM 窗口中,我们提供了 3 个可调参数: 目标温度、风扇速度和除露功率。

标准制冷温差:35℃-40℃(长曝光模式),30℃(视频模式),当环境温度为 30℃时,风扇转速为 100%,防露加热器为 1%。

推荐 Delta-T 设置: 低于环境温度 30℃-35℃,风扇转速 50-70%,除露功率 10%,耗电量 40-60%。

冷却风扇的转速也是可调的,默认值为 50%。

露水问题是天文成像的最大敌人,相机前集成了防露水加热器,除露功率可调。

过压和过流保护机制

头号玩家生产的相机通过过压和过流保护机制确保摄像机和其他设备的安全。

性能

HCG 在增益=70 时打开。

读出噪声

关于读出噪声,我们郑重承诺,所有数值均来自实际测试。 用户可以使用 Sharpcap 4 进行测试。SC4 有一个名为 “传感器分析 ”的功能,提供了一种非常简单的方法来测试读出噪声。

我们在自己的网站上写了一篇教程: https://player-one-astronomy.com/service/manuals/

如果您对读出噪声测试感兴趣,可以自己尝试,这非常简单。

暗电流

暗电流在 -20℃ 时为 0.08e/s/pix,在 0℃ 时为 0.1e/s/pix。

QE相对曲线

结构尺寸

后截距解决方案

以下是为该相机推荐的一些 55mm 后截距解决方案。如果不考虑后截距,连接方式也多种多样。

注意: 部分后截距解决方案为 56mm(补偿滤镜造成的光路差)

包装清单





传感器

索尼最新IMX428 1.1英寸背照式黑白传感器)

对角线

17.5mm

总像素

710 万像素

最大分辨率

3216×2208

像素大小

4.5μm

芯片大小

14.5mm×9.9mm

帧率

51FPS(10bit)

快门

全局快门

曝光范围

32μs-2000s

读出噪声

22.9e~2.6e

满阱

25.3k e

峰值量子效率

≈79%

ADC位深

12 bit

制冷系统

高质量2级TEC制冷模块

制冷器功耗

12V – 3A Max

制冷温差

35°C-40°C (低于室温)

拍摄温度和湿度

拍摄温度: -10°C—60°C拍摄环境相对湿度: 0%—80%

保护玻璃

D32*2MM高质量 AR Plus(防反射)多层镀膜

数据端口

Type-C USB3.0/USB2.0

适配器

1.25英寸 / M42X0.75

后截距

17.5mm

直径

78mm

重量

420g

分辨率和FPS

USB3.0 模式下
分辨率 10 ADC位深 12 ADC位深
3216×2208 51FPS 27FPS可在采集软件中设置更多分辨率选项!

Lightweight Mono Option

Camera, Camera+Phoenix Wheel8x1.25+FHD-OAG MINI
