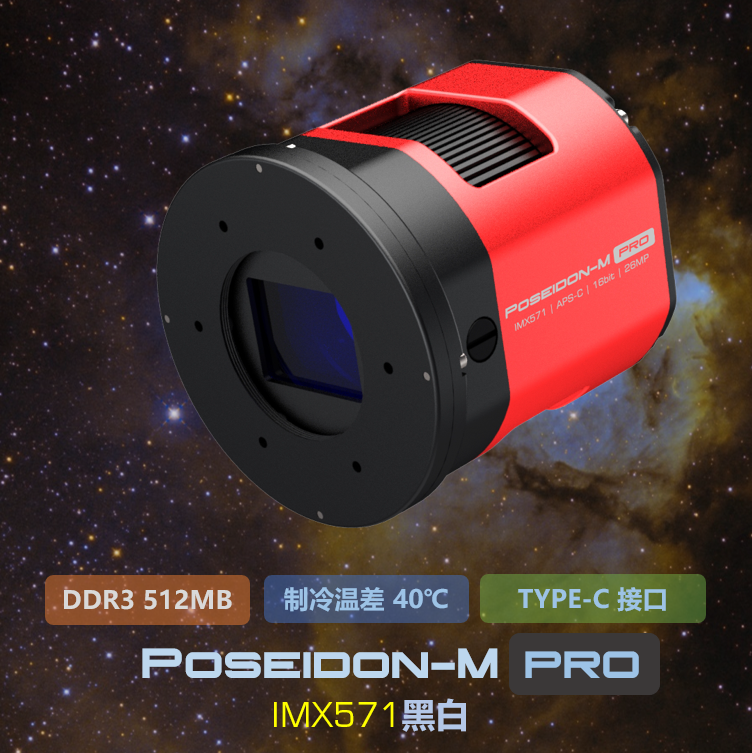

头号玩家Poseidon-M PRO (IMX571) 波塞冬 黑白天文冷冻相机

¥15,800.00 ¥13,800.00

SKU: Poseidon-M Pro 分类:



深空冷冻相机系列是头号玩家史上最先进的产品系列。我们从 2021 年开始研发该项目,经过多次的修改和重建,我们做出了这个最终版本。它所投射出的是我们全新技术和设计,在此非常自豪地向爱好者们介绍冷冻相机系列的诸多特性。

驱动和软件下载:https://player-one-astronomy.cn/service/softwares/

手册下载: https://player-one-astronomy.cn/service/manuals/

产品描述



全新科技感外观设计

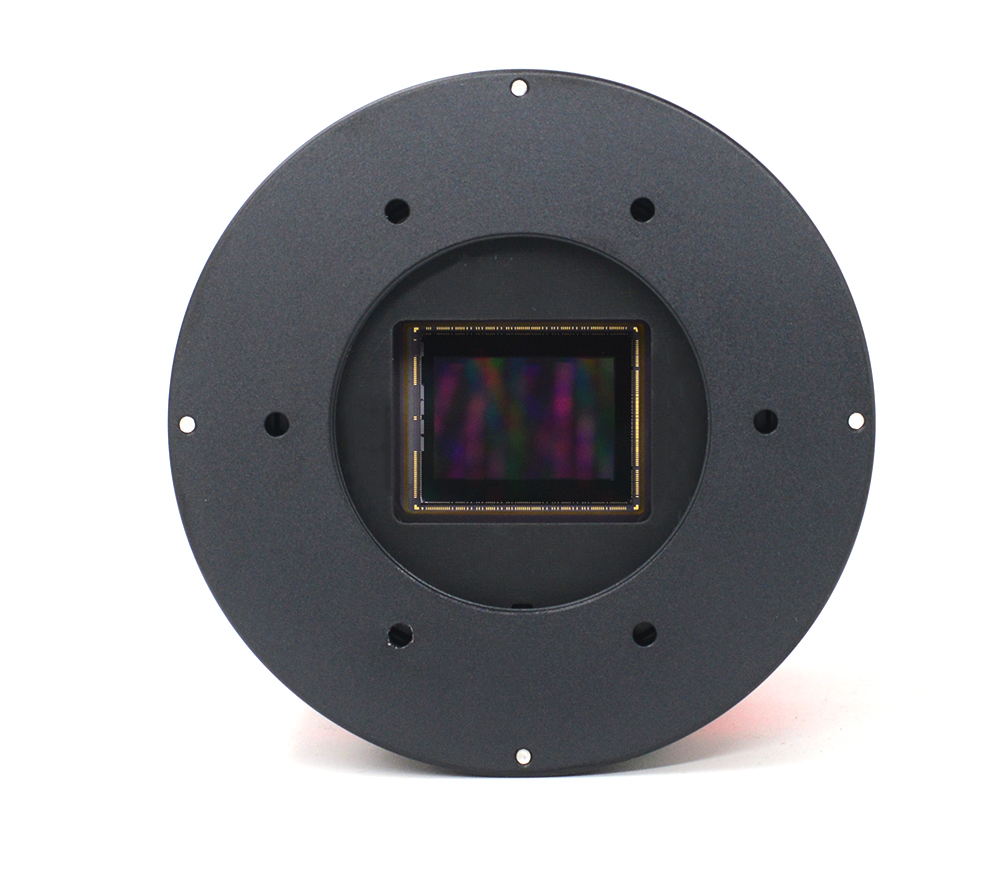

像正六边形这样的多边形是头号玩家的设计风格,我们想让深空冷冻相机不仅品质优秀,而且实用美观。经过多次尝试,我们确定了最终的款式,采用极具科技感的八边形构建主体线条,4面为弧面,辅以圆形倒角,刚柔并济。前面板设计为圆形,有效避免在RASA主焦点上安装时产生衍射星芒。犹如夏日烈火的正红色搭配低调沉稳的黑色,全表面超精细的磨砂工艺让相机看起来既奢华又酷炫,尽显头号玩家风范。

Poseidon-M Pro (IMX571) 制冷相机由头号玩家开发,专为高端深空摄影而设计。采用索尼IMX571 APS-C画幅黑白传感器。3.76um像素大小, 以及71.7Ke满阱,总像素数2600万 分辨率6252*4176)对角线28.3mm



后置式4点靶平面调节环

拍摄深空天体时,使用靶平面调节环可以精确调节靶平面的平行度,让四角星点更圆。我们采用后置的4点调节设计,在使用上有很多优势。

4点调整更容易针对画面中的四个方向之一进行精准的调节。调节环内置高密度海绵遮光垫,可遮挡侧缝光线,无侧漏。

为让大家理解4点式的调整方法,我们举例说明:



深度制冷

头号玩家的制冷相机系列使用2级半导体制冷模块,经过改进的结构可有效阻止热量回传到密封腔,相机制冷温差可以达到40℃以上。

512MB DDR3 缓存

作为一项改进,冷冻相机中的 DDR3 缓存增加到 512MB。它有助于稳定和安全地传输数据,有效避免丢帧并大大降低读出图像时的噪音。

有了DDR3缓存后,相机对传输速度的要求降低,即使接上USB 2.0接口也能发挥出色的性能。

STARVIS技术

Poseidon-M Pro (IMX571) 冷冻相机基于Sony STARVIS 技术,它是 CMOS 图像传感器中使用的背照式传感器技术。



APS-C画幅

Poseidon-M Pro 制冷相机采用 APS-C画幅(23.5mm*15.7mm),这个尺寸对于深空摄影来说是相当大的。



原生16位ADC

IMX571 传感器具有原生16位ADC。原生16位ADC(65536 灰度级数)提供比 12 位(4096 灰度级数)或 14 位(16384 灰度级数)有着更高的采样分辨率。当我们做非线性拉伸的时候,16bit的数据可以承受更强的拉伸,可以带来更好的明暗过渡,而且16bit可以让颜色更加栩栩如生。



无辉光

Poseidon-M Pro 冷冻相机也是一款无辉光相机!

Poseidon-M Pro 冷冻相机在零下20度制冷下拍摄的300秒暗场图像(调整到 50%):

无辉光特性可以给我们非常干净的背景,更容易获得高质量的图像。

Type-C 数据端口和电源端口

冷冻相机的后面板有2个Type-C数据接口和12V DC 5.5×2.1mm电源接口。

主数据口支持USB3.0协议,相机在RAW8模式下可以运行15fps。夜间组装设备时,Type-C接口支持双面拔插,所以更容易连接。

录制视频时,由于实际写入速度会受到硬盘本身写入速度的影响,当硬盘写入速度较慢时,录制可能达不到理论速度。建议您使用优质的固态硬盘记录数据,以充分发挥相机的性能。

相机有12V DC5.5*2.1mm接口,为TEC制冷系统提供足够的电力。如果不需要开启制冷,只需要连接主Type-C接口,相机就可以作为非制冷相机使用。



标准电缆使用

制冷系统与除露系统

在 ASCOM 窗口中,我们提供了 3 个可调参数:制冷目标温度、风扇速度和防结露功率。

我们在生产时进行了标准制冷测试,根据测试结果,环境温度为30℃时,波塞冬系列制冷相机的制冷温差为 40℃ (±2℃) 。

散热风扇的转速也是可调的,默认值为 70% 。

结露问题是天文成像的大敌,相机前端集成了防结露加热器,加热功率可调。



过压过流保护机制

我们生产的天文相机通过过压和过流保护机制确保您的相机和其他设备的安全。

性能参数

双采样模式

Poseidon系列相机拥有双采样传感器模式,即普通模式和低噪声模式,这两种模式在天文摄影中有不同的优点。

1. 普通模式:更快的帧率,适合日月行星拍摄。

2. 低噪声模式:更低的读出噪声和更大的动态范围,更适合深空摄影。

低噪声模式
在增益=0 时,相机具有 14.26 级动态范围和 71.7Ke 满阱容量,读出噪声为 3.96e。

HCG 在增益=125 时打开,相机具有 13.58 级动态范围和 16.6Ke 满阱,读出噪声降至仅 1.36e。

低噪声模式



普通模式



帧率

Poseidon-M Pro 制冷相机在 RAW8 模式下可以达到 15FPS,这比市场上现有的型号更快。



满阱扩展模式

Poseidon-M Pro 制冷相机拥有 71.7Ke 满阱,是 IMX571 基本满阱(50ke)的 1.4 倍以上。

读出噪声
关于读出噪声,我们郑重承诺所有数值均来自实际测试。对于用户,您可以使用 Sharpcap 4 进行测试。SC4 有一个称为Sensor Analysis的功能,提供了一种非常简单的方法来测试读出噪声。

我们在我们的网站上写了一个教程:https ://player-one-astronomy.com/service/manuals/

如果对读出噪声测试感兴趣,可以自己尝试一下,非常简单。

暗电流

Poseidon相机在零下20度工作时的暗电流为 0.000105 e/s/pix,在0度工作时的暗电流为0.001178e/s/pix。在曲线图中可以看到,相机暗电流跟随温度变化的程度几乎是一条直线,这说明Poseidon相机具有很好的电气性能和产品品质。

QE曲线

结构图纸

后截距解决方案



装箱清单

用户作品

传感器

索尼最新IMX571全画幅背照式黑白传感器

对角线

28.3mm

总像素

2600万像素

最大分辨率

6252×4176

像素大小

3.76μm

芯片大小

23.5mm×15.7mm

帧率

10FPS(10bit)

快门

卷帘快门

曝光范围

32μs-2000s

读出噪声

3.9-1.0e

满阱

71.7k e

峰值量子效率

≈91%

ADC位深

16 bit

制冷系统

高质量2级TEC制冷模块

制冷器功耗

最大12V – 3A

制冷温差

35℃ ± 2℃ (低于室温)

拍摄温度和湿度

拍摄温度: -10°C—60°C拍摄环境相对湿度: 0%—80%

保护玻璃

D46*2MM高质量 AR Plus(防反射)多层镀膜

数据端口

Type-C USB3.0/USB2.0

适配器

M48X0.75, 2", 1.25英寸

后截距

17.5mm, 12.5mm(不包括靶平面调节环)

直径

90mm

重量

650g

分辨率和FPS

在 USB3.0 模式下分辨率:10bit ADC位深 16bit ADC位深
6252×4176 15FPS 10FPS 可在采集软件中设置更多分辨率选项!
