头号玩家 ZEUS 455M PRO (IMX455) 宙斯 黑白天文制冷相机

¥26,500.00¥30,479.00

清除
SKU: ZEUS455M PRO 分类:

简介:

深空冷冻相机系列是头号玩家史上最先进的产品系列。我们从 2021 年开始研发该项目,经过多次的修改和重建,我们做出了这个最终版本。它所投射出的是我们全新技术和设计,在此非常自豪地向爱好者们介绍冷冻相机系列的诸多特性。

驱动和软件下载: http: //player-one-astronomy.com/service/software/

手册下载: http: //player-one-astronomy.com/service/manuals/

产品描述

全新科技感外观设计

像正六边形这样的多边形是头号玩家的设计风格,我们想让深空冷冻相机不仅品质优秀,而且实用美观。经过多次尝试,我们确定了最终的款式,采用极具科技感的八边形构建主体线条,4面为弧面,辅以圆形倒角,刚柔并济。前面板设计为圆形,有效避免在RASA主焦点上安装时产生衍射星芒。犹如夏日烈火的正红色搭配低调沉稳的黑色,全表面超精细的磨砂工艺让相机看起来既奢华又酷炫,尽显头号玩家风范。

ZEUS 455M Pro制冷相机是由Player One Astronomy开发的全画幅制冷相机,为专业的深空摄影而设计。采用索尼工业级IMX455ALK-K 全画幅黑白传感器。3.76um像素尺寸以及71.6Ke 的阱深,总共6100万像素  (分辨率为9576*6388)对角线为44.3mm



后置式4点靶平面调节环

拍摄深空天体时,使用靶平面调节环可以精确调节靶平面的平行度,让四角星点更圆。我们采用后置的4点调节设计,在使用上有很多优势。

4点调整更容易针对画面中的四个方向之一进行精准的调节。调节环内置高密度海绵遮光垫,可遮挡侧缝光线,无侧漏。

为让大家理解4点式的调整方法,我们举例说明:



深度制冷

头号玩家ZEUS系列制冷相机系列采用双层TEC制冷模块,经过改进结构设计可避免热量回传到相机制冷腔体,相机制冷温差可以达到35℃以上。

512MB DDR3 缓存

作为一项改进,冷冻相机中的 DDR3 缓存增加到 512MB。它有助于稳定和安全地传输数据,有效避免丢帧并大大降低读出图像时的噪音。

有了DDR3缓存后,相机对传输速度的要求降低,即使接上USB 2.0接口也能发挥出色的性能。

STARVIS技术

ZEUS 455M Pro冷冻相机基于Sony STARVIS 技术,它是 CMOS 图像传感器中使用的背照式传感器技术。

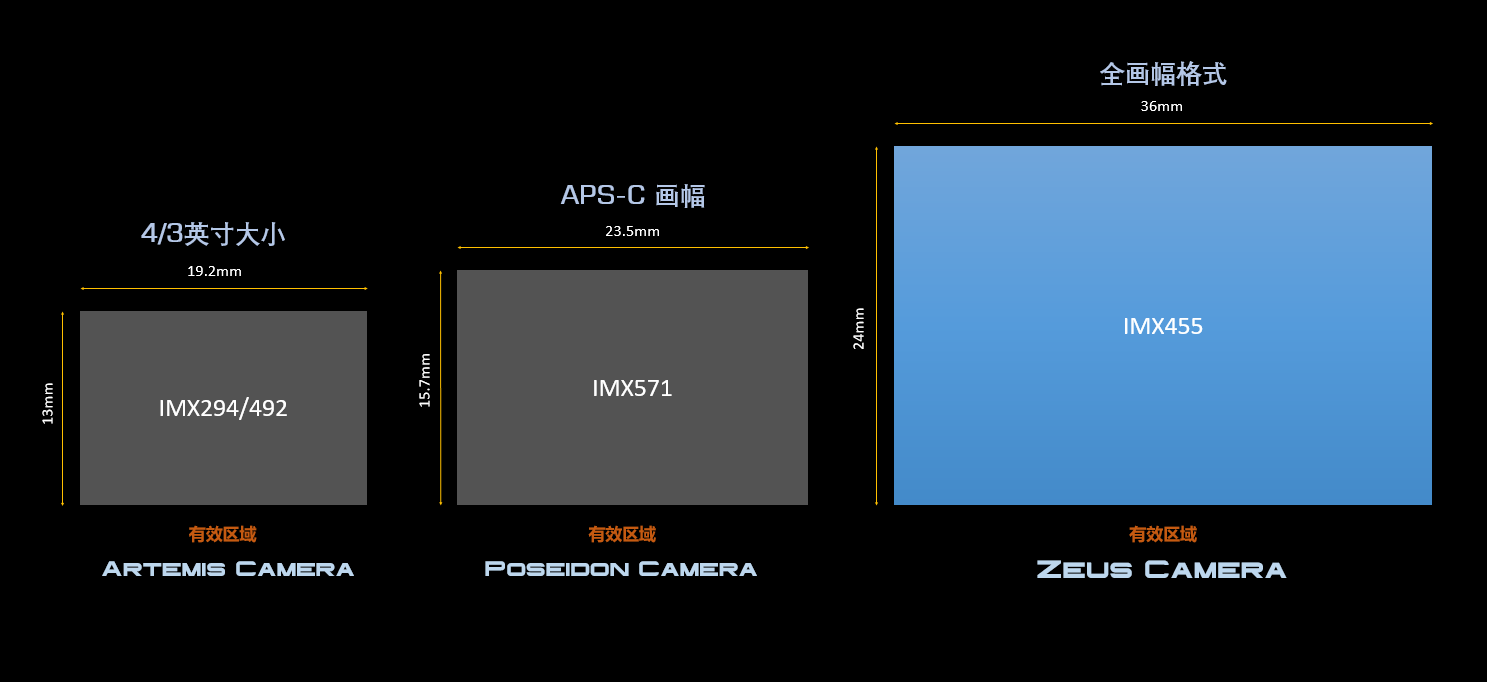

全画幅传感器

ZEUS 455M Pro制冷相机采用全画幅传感器 (36mm*24mm), 非常适合专业的深空摄影。



原生16位ADC

IMX455 传感器具有原生16位ADC。原生16位ADC(65536 灰度级数)提供比 12 位(4096 灰度级数)或 14 位(16384 灰度级数)有着更高的采样分辨率。当我们做非线性拉伸的时候,16bit的数据可以承受更强的拉伸,可以带来更好的明暗过渡,而且16bit可以让颜色更加栩栩如生。



无辉光

ZEUS 455M Pro冷冻相机也是一款无辉光相机!

曝光300s, gain=0, offset=5, 零下-5℃, 拍摄暗场图像: DOWNLOAD

Preview of Dark frame: Exposure=300s, gain=0, offset=5, temp=-5℃   STF auto-Stretch in Pixinsight 1.86

无辉光特性可以给我们非常干净的背景,更容易获得高质量的图像。

Type-C 数据端口和电源端口

冷冻相机的后面板有2个Type-C数据接口和12V DC 5.5×2.1mm电源接口。

主数据口支持USB3.0协议,相机在RAW8模式下可以运行6.5fps。夜间组装设备时,Type-C接口支持双面拔插,所以更容易连接。

录制视频时,由于实际写入速度会受到硬盘本身写入速度的影响,当硬盘写入速度较慢时,录制可能达不到理论速度。建议您使用优质的固态硬盘记录数据,以充分发挥相机的性能。

相机有12V DC5.5*2.1mm接口,为TEC制冷系统提供足够的电力。如果不需要开启制冷,只需要连接主Type-C接口,相机就可以作为非制冷相机使用。



标准电缆使用



制冷系统及除露装置

在 ASCOM 窗口中,我们提供了 3 个可调参数:制冷目标温度、风扇速度和防结露功率。

我们在生产时进行了标准制冷测试,根据测试结果,环境温度为30℃时,波塞冬系列制冷相机的制冷温差为 35℃ (±2℃) 。

散热风扇的转速也是可调的,默认值为 70% 。

结露问题是天文成像的大敌,相机前端集成了防结露加热器,加热功率可调。

过压过流保护机制

我们生产的天文相机通过过压和过流保护机制确保您的相机和其他设备的安全。

性能参数

双采样模式

ZEUS系列相机拥有双采样传感器模式,即普通模式和低噪声模式,这两种模式在天文摄影中有不同的优点。

1. 普通模式:更快的帧率,适合拍摄日月行星及特殊天象。

2. 低噪声模式:更低的读出噪声和更大的动态范围,更适合深空摄影。

在增益=0时,相机具有14.2档动态范围和71.6Ke满井容量,读出噪声为4.2e。

HCG 在增益 = 125 时打开,相机具有 13.5 档动态范围和 16.7Ke 满阱,读出噪声降至仅 1.5e。



帧率

ZEUS 455M Pro冷冻相机在RAW8模式下可以达到6.5FPS,在RAW16模式下可以达到3.2FPS。



扩展满阱

ZEUS 455M Pro 冷冻相机具有 71.6Ke 扩展满阱。

读出噪声

关于读出噪声,我们郑重承诺所有数值均来自实际测试所得。对于用户来说,您可以使用 Sharpcap 4 进行测试。SC4有一个称为传感器分析的功能,提供了一种非常简单的方法来测试读出噪声。

我们在我们的网站上编写了一个教程:https ://player-one-astronomy.com/service/manuals/

如果您对读出噪声测试感兴趣,可以自己尝试一下,非常简单。

暗电流

-20℃时暗电流仅为0.00014e/s/pix,0℃时暗电流仅为0.00154e/s/pix。在整个曲线上,暗电流几乎像一条直线,这可以证明ZEUS相机具有非常好的电气性能。

QE曲线

工程图纸

后截距解决方案

包装清单

Sensor

New SONY IMX455AQK-K full-frame CMOS (mono)

Diagonal

44.3mm

Total Pixels

61 Mega Pixels

Max Resolution

9576×6388

Pixel Size

3.76μm

Chip Size

36mm×24mm

Frame Rate

Under USB3.0 mode
Resolution 10bit ADC 16bit ADC
9576×6388 6.5FPS 3.2FPS
3840×2160 47FPS 11FPS
1920×1080 105FPS 22FPS
800×600 184FPS 39FPS More resolution options could be setup in capture softewares!

Shutter

Rolling shutter

Exposure Range

32μs-2000s

Readout Noise

4.2-1.27e

Full Well

71.6k e

QE Peak

≈80%

ADC

16 bit

Cooling Syetem

High quality 2 stage TEC cooling Componet

Cooler Power Consumption

12V – 3A Max

Delta T

35℃ ± 2℃ (below ambient)

Working Temperature and Humidity

Working Temperature: -10°C—60°C Working Relative Humidity: 0%—80%

Protective Window

D55*2MM High Quality AR Plus (Anti Reflection) Multi-Layer Coating

Data Port

Type-C USB3.0/USB2.0

Adapter

M54X0.75, 2"

Back Focal Length

17.5mm, 12.5mm( without sensor tilt plate)

Diameter

90mm

Weight

650g

ZEUS Mono Purchase Options

Camera, Camera + Phoenix Wheel 5×2″ + FHD-OAG MAX, Camera + Phoenix Wheel 7×50mm + FHD-OAG MAX, Camera + Phoenix Wheel 7×2" + FHD-OAG MAX
