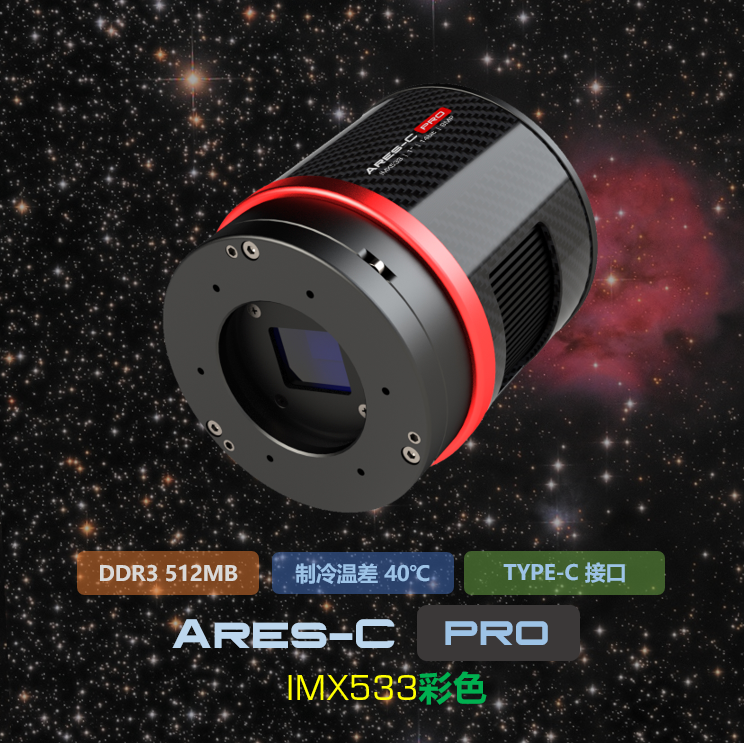

头号玩家 Ares-C PRO (IMX533) 阿瑞斯 彩色天文冷冻相机

Features:

深空冷冻相机系列是头号玩家史上最先进的产品系列。我们从 2021 年开始研发该项目，经过多次的修改和重建，我们做出了这个最终版本。它所投射出的是我们全新技术和设计，在此非常自豪地向爱好者们介绍冷冻相机系列的诸多特性。

驱动和软件下载： http: //player-one-astronomy.com/service/software/

手册下载： http: //player-one-astronomy.com/service/manuals/

产品描述

战神（Ares）系列相机是头号玩家自主研发的一种新型深空制冷相机（Ares中文译名阿瑞斯，是希腊神话中的战神），不仅非常适合深空摄影，也可以用于日月行星摄影。Ares-C Pro (IMX533) 冷冻相机采用最新的索尼IMX533 1英寸正方形规格的彩色传感器。3.76um像素尺寸，满阱73Ke，总像素数9MP （分辨率3008*3008），对角线16mm。

STARVIS技术

Ares-C Pro (IMX533) 冷冻相机基于Sony STARVIS 技术，它是 CMOS 图像传感器中使用的背照式传感器技术。

传感器尺寸

Ares系列相机采用SONY的1英寸方形背照式IMX533图像传感器，1英寸画幅对于多数天文摄影场景已经足够用了。

全新科技感外观设计

阿瑞斯（Ares）系列开始采用一种全新的外观设计！新外观采用通体圆形设计，经典的红黑配色，碳纤维材质的外壳可以更好的减轻自重，更具科技感！我们还在这款小制冷相机上集成了靶平面调节环，防结露加热板。该系列的设计，不仅外形轻巧美观，相机必备功能也一个不少。

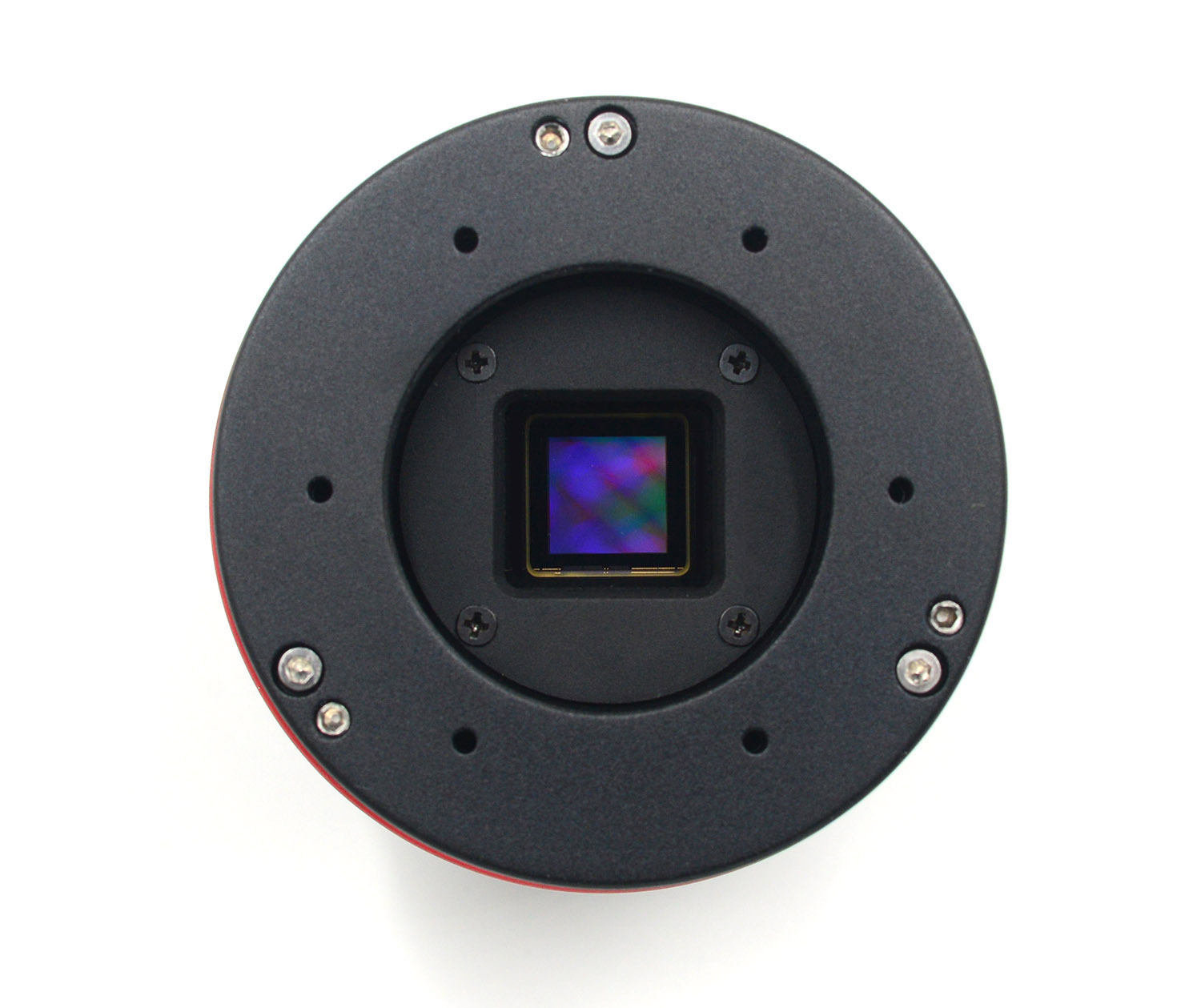

前置3点及后置4点靶平面调节环

拍摄深空天体时，使用靶平面调节环可以调节传感器倾角，获得更圆的四角星点。Ares系列原配包装中提供了前置3点和后置4点靶平面调节环，可以满足所有天文拍摄场景。

前置3点靶平面调节环是相机的默认部件，相信大多数用户之前都有过前置调节环的使用体验。它在许多基本场景中都运行良好。

后置4点靶平面调节环是相机的备用部件，当使用滤镜轮/滤镜抽屉和固定角度的OAG时，是必备部件。另外，后置调节环也方便RASA望远镜的用户调整传感器倾斜角度。

内置高密度海绵遮光垫，可遮挡侧缝光线，无侧漏。



碳纤维外壳及轻量设计理念

Ares系列在相机外壳中使用碳纤维材质，并在结构设计中进行了减重优化。这款相机的重量只有420克，是市场上最轻的制冷相机。

深度制冷

头号玩家制冷相机系列采用双层TEC制冷模块，经过改进结构设计可避免热量回传到相机制冷腔体，相机制冷温差可以达到35-40℃。

防结露发热板

在轻型制冷相机的设计中，头号玩家依然追求完美，任何必要的特性必须有，尤其是如何防止结露，这是很多小制冷相机忽略的问题。

满阱电荷

Ares系列相机的满阱电荷为73Ke，是IMX533标准满阱的1.5倍有余。更大的满阱可以减少过曝的可能性，让图像层次更加丰富。

帧率

Ares系列相机在RAW8模式全分辨率下可以跑到43FPS, 如此高的帧率在众多同型号相机中可谓一骑绝尘！

性能参数

双采样模式

Ares系列相机拥有双采样传感器模式，即普通模式和低噪声模式，这两种模式在天文摄影中有不同的优点。

1. 普通模式：更快的帧率，适合日月行星拍摄。

2. 低噪声模式：更低的读出噪声和更大的动态范围，更适合深空摄影。

无辉光

Ares系列相机也是一款无辉光相机！

Ares系列相机在零下10度制冷下拍摄的300秒暗场图像：

https://player-one-astronomy.com/download/Dark%20Frames/Artemis-C%20PRO%20300S%20GAIN0%20OFFSET5%20-20DEG.tiff.zip

Preview of Dark frame: Exposure=300s, gain=0, offset=10, temp=-10℃   STF auto-Stretch in Pixinsight 1.86

512MB DDR3 缓存

作为一项改进，冷冻相机中的 DDR3 缓存增加到 512MB。它有助于稳定和安全地传输数据，有效避免丢帧并大大降低读出图像时的噪音。

有了DDR3缓存后，相机对传输速度的要求降低，即使接上USB 2.0接口也能发挥出色的性能。

Type-C 数据端口和电源端口

冷冻相机的后面板有2个Type-C数据接口和12V DC 5.5×2.1mm电源接口。

主数据口支持USB3.0协议，相机在RAW8模式下可以运行43fps。夜间组装设备时，Type-C接口支持双面拔插，所以更容易连接。

录制视频时，由于实际写入速度会受到硬盘本身写入速度的影响，当硬盘写入速度较慢时，录制可能达不到理论速度。建议您使用优质的固态硬盘记录数据，以充分发挥相机的性能。

相机有12V DC5.5*2.1mm接口，为TEC制冷系统提供足够的电力。如果不需要开启制冷，只需要连接主Type-C接口，相机就可以作为非制冷相机使用。

标准电缆使用

制冷系统与除露系统

在 ASCOM 窗口中，我们提供了 3 个可调参数：制冷目标温度、风扇速度和防结露功率。

最大制冷温差：35-40℃，测试条件为环境温度30℃，风扇转速100%，防结露功率1%。

推荐使用的参数：30-35℃，风扇转速设置50%-70%，防结露功率10%，功耗约40-60%

散热风扇的转速也是可调的，默认值为 50% 。

结露问题是天文成像的大敌，相机前端集成了防结露加热器，加热功率可调。



过压过流保护机制

我们生产的天文相机通过过压和过流保护机制确保您的相机和其他设备的安全。

性能参数

双采样模式合并曲线

读出噪声

关于读出噪声，我们郑重承诺所有数值均来自实际测试。对于用户，您可以使用 Sharpcap 4 进行测试。SC4 有一个称为Sensor Analysis的功能，提供了一种非常简单的方法来测试读出噪声。

我们在我们的网站上写了一个教程：https ://player-one-astronomy.com/service/manuals/

如果对读出噪声测试感兴趣，可以自己尝试一下，非常简单。

暗电流

Ares系列相机在零下20度工作时的暗电流为 0.000044 e/s/pix，在0度工作时的暗电流为0.000996e/s/pix。在曲线图中可以看到，相机暗电流跟随温度变化的程度几乎是一条直线，这说明Ares相机具有很好的电气性能和产品品质。

QE曲线

结构图纸

后截距解决方案

下面是推荐的55mm后截距解决方案，如果望远镜不需要考虑后截距，连接方式会更多种多样，不再一一举例。

装箱清单
